Megsodort bányászati kábel

A szálláslekérdezés elküldése

A termék bemutatása

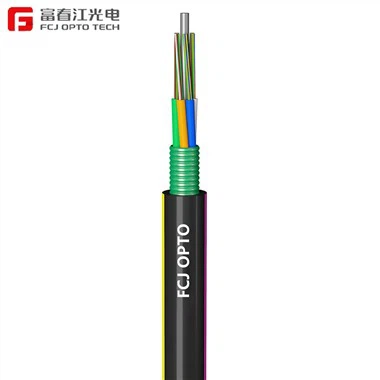

Az MGTSV optikai kábel úgy készül, hogy egy 250 μm-es szálat helyeznek egy laza csőbe, amely nagy modulusú anyagból készült, és vízlepergető vegyülettel van megtöltve. A mag közepe egy fémmel megerősített mag. Egyes magok esetében a fémmel megerősített magon kívülre egy polietilén (PE) réteget kell extrudálni. A laza csövet (és a töltőkötelet) a középső erősítőmag köré csavarják egy kompakt és kerek magba, és a magban lévő rést vízzáró töltőanyaggal töltik ki. A kettős bevonatú műanyag szalagot (PSP) hosszirányban becsomagolják, és PE belső burkolatba extrudálják, majd PVC külső burkolatba extrudálják, így kábelt alkotnak.

Termékszabványok

Az MGTSV optikai kábel megfelel az YD/T 901 és MT386 szabványoknak.

Jellemzők

• Jó mechanikai és hőmérsékleti jellemzőkkel rendelkezik

• Maga a laza csőanyag jó hidrolízisállósággal és nagy szilárdsággal rendelkezik

• A cső speciális zsírral van feltöltve, hogy megvédje a szálat

• Speciálisan tervezett szoros kábelszerkezet a burkolat visszahúzódásának megakadályozására

• Jó nyomásállóság és puhaság

• Speciális köpenyanyag kiváló égésgátló tulajdonságokkal

• A következő intézkedéseket kell tenni a kábel vízállóságának biztosítása érdekében:

• Egyhuzalos középső erősítőmag

• A laza cső speciális vízálló anyaggal van feltöltve

• Teljes magfeltöltés

• A kétoldalas bevonattal ellátott acélszalag (PSP) javítja a kábel nedvességállóságát

Szabványok

· Az MGTSV-kábel megfelel a szabványos MT{0}} vizsgálati módszernek és a szénbányában használt kábel égésgátlására vonatkozó döntési szabálynak.

Optikai jellemzők

		G.652	G.655	50/125μm	62.5/125μm
Csillapítás ( plusz 20 fok )	@ 850 nm			3.{1}}dB/km vagy annál kisebb	3.{1}}dB/km vagy annál kisebb
	@ 1300 nm			1.{1}}dB/km vagy annál kisebb	1.{1}}dB/km vagy annál kisebb
	@ 1310 nm	Kisebb vagy egyenlő 0,36 dB/km	Kisebb vagy egyenlő 0,36 dB/km
	@ 1550 nm	Kisebb vagy egyenlő 0,22 dB/km	Kisebb vagy egyenlő 0,23 dB/km
Sávszélesség (A osztály)	@850			500 MHz-nél nagyobb vagy egyenlő	500 MHz-nél nagyobb vagy egyenlő
Sávszélesség (A osztály)	@1300			1000 MHz-nél nagyobb vagy egyenlő	Nagyobb vagy egyenlő, mint 600 MHz·km
Numerikus rekesznyílás				{{0}}.200±0,015NA	{{0}}.275±0,015NA
Kábellevágási hullámhossz λcc		1260 nm vagy annál kisebb	1480 nm vagy annál kisebb

Technikai paraméterek

Kábel típusa	Rostszám	Csövek és töltetek	Kábel átmérő Mm	Kábel súlya Kg/km	Szakítószilárdság Hosszú/rövid távú N	Ütésállóság Hosszú/rövid távú N/100m	Hajlítási sugár Statikus/dinamikus Mm
MGTSV-2-6	2-60	5	12.2	156	1000/2000	500/1500	15D/30D
MGTSV-62-72	62-72	6	13.8	210	1750/3500	500/1500	15D/30D
MGTSV-74-96	74-96	8	15.1	242	1750/3500	500/1500	15D/30D
MGTSV-98-120	98-120	10	17.2	280	1750/3500	500/1500	15D/30D
MGTSV-122-144	122-144	12	19.0	320	1750/3500	500/1500	15D/30D
MGTSV-146-216	146-216	18	19.0	320	1750/3500	500/1500	15D/30D
