Egymódusú Fiber G652D G657A1
Alacsony veszteség, hajlításra érzéketlen kompatibilis egymódusú szál (G.652D-LLBI)
Írja be
Alacsony veszteség, hajlításra érzéketlen kompatibilis egymódusú szál (G.652D-LLBI)
Szabvány
A szál megfelel vagy meghaladja az ITU-T G.652.D /G657.A1 műszaki előírásait.
Funkció
Kiváló hajlításgátló tulajdonság.
Jelentősen csökkenti a 1260-1625nm teljes sáv csillapítását
Teljesen kompatibilis a G.652 egymódusú szállal. Teljes sávú (1260-1626 nm) átvitel.
Alacsony PMD a nagy bitsebességű és nagy távolságú átvitelhez. Rendkívül alacsony mikrohajlítási csillapítás, minden optikai kábeltípushoz alkalmazható, beleértve a szalagokat is.
A magas kifáradásgátló paraméter biztosítja az élettartamot kis hajlítási sugár mellett.
Alkalmazás
Minden kábelkonstrukció, 1260-1626nm-es teljes sávú átvitel, beleértve a szalagot, laza csősodrú, hornyolt mag, központi cső, szoros pufferelt kialakítás, FTTH nagy sebességű optikai útválasztás, optikai kábel kis hajlítási sugárban, kis méretű optikai kábel és készülék.
Műszaki adatok:
|
Attribútumok |
specifikáció |
||
|
Méretezési specifikációk |
Burkolat átmérője |
125.0±0.7 um |
|
|
Burkolat nem körkörös |
Kisebb vagy egyenlő 0,7% |
||
|
Bevonat átmérője |
242±5 um |
||
|
Bevonat-burkolat koncentrikussága |
12 um vagy annál kisebb |
||
|
Bevonat nem kör alakú |
6 % vagy annál kisebb |
||
|
Core-Clad Koncentricitás |
Kisebb vagy egyenlő, mint 0,5 um |
||
|
Fiber Curl (sugár) |
4 m-nél nagyobb vagy egyenlő |
||
|
Szállítási hossz |
2.{1}}.4 (km/tekercs) |
||
|
Optikai specifikációk |
Üzemmód-mező átmérő (MFD) |
@ 1310 nm |
9,2±0,4 um |
|
@ 1550 nm |
10,4±0,5 um |
||
|
Csillapítás |
@ 1310 nm |
Kisebb vagy egyenlő 0,32 dB/km |
|
|
@1383nm |
Kisebb vagy egyenlő 0,32 dB/km |
||
|
@ 1550 nm |
Kisebb vagy egyenlő 0,18 dB/km |
||
|
@ 1625 nm |
Kisebb vagy egyenlő 0,20 dB/km |
||
|
|
Csillapítás VS. Hullámhossz |
@1285-1330nm, ref. λ@1310nm |
Kisebb vagy egyenlő, mint 0,03 dB / km |
|
@1525-1575nm, ref. λ@1550nm |
Kisebb vagy egyenlő 0,02 dB / km |
||
|
Pontszakadás |
@ 1310 nm |
Kisebb vagy egyenlő, mint 0,05 dB |
|
|
@ 1550 nm |
Kisebb vagy egyenlő, mint 0,05 dB |
||
|
Polarizációs módú diszperzió (PMD) |
Maximális egyéni szál PMD |
Kisebb vagy egyenlő, mint 0.1 ps/(km1/2) |
|
|
PMD Link tervezési érték (M=20, Q=0.01%) |
Kisebb vagy egyenlő, mint 0,06 ps/(km1/2) |
||
|
Tipikus érték |
0,04 ps/(km1/2) |
||
|
Nulla diszperziós hullámhossz(λ0) |
1312±12 NM |
||
|
Nulla diszperziós lejtő(S0) |
Kisebb vagy egyenlő 0,092 ps/(nm2.km) |
||
|
Diszperzió |
1550 nm |
Kisebb vagy egyenlő 18 ps/(nm.km) |
|
|
1625 nm |
Kisebb vagy egyenlő, mint 22 ps/(nm.km) |
||
|
Kábelvágási hullámhossz λcc |
1260 nm vagy annál kisebb |
||
|
Mechanikai előírások |
Bizonyítási teszt |
Nagyobb vagy egyenlő, mint 9.0N, nagyobb vagy egyenlő, mint 1.0%, nagyobb vagy egyenlő, mint 100 Kpsi |
|
|
Dinamikus feszültségkorróziós érzékenységi paraméterek Nd |
20-nál nagyobb vagy egyenlő |
||
|
Bevonószalag erő |
Átlagos |
1.5 N |
|
|
Csúcs |
1.3-8.9 N |
||
|
Macrobend veszteség |
1 fordulat, Φ20mm@1550nm&1625nm |
Kisebb vagy egyenlő, mint 0,5 dB, kisebb vagy egyenlő, mint 1,5 dB |
|
|
10 fordulat, Φ30mm@1550nm&1625nm |
Kisebb vagy egyenlő, mint {{0}},05 dB, kisebb vagy egyenlő, mint 0,3 dB |
||
|
Környezetvédelmi előírások |
Hőmérsékletfüggőség (-60 foktól 85 fokig, @1310nm&1550nm&1625nm) |
Kisebb vagy egyenlő 0,05 dB/km |
|
|
Hőmérséklet páratartalom ciklus (-10 foktól 85 fokig, 98%RH@1550nm&1625nm) |
Kisebb vagy egyenlő 0,05 dB/km |
||
|
Vízbemerítés (23±2 fok, 30 nap 1310nm és 1550nm és 1625nm) |
Kisebb vagy egyenlő 0,05 dB/km |
||
|
Száraz hőelnyelés (85±2 fok, 30 nap 1310nm és 1550nm és 1625nm) |
Kisebb vagy egyenlő 0,05 dB/km |
||
|
Nedves hő (85±2 fok, 85% relatív páratartalom, 30 nap @1310nm&1550nm&1625nm) |
Kisebb vagy egyenlő 0,05 dB/km |
||
Garancia
A cég önállóan gyárt és tesztel optikai szálakat, minden minősített szál megfelel a műszaki előírások követelményeinek.
Csomagolás és tárolás:
Ügyeljen arra, hogy ne kerüljön idegen anyag a tekercs és a szál felületére, csomagolja be fóliával és fedővel, és címkézze fel a szálkódot a tekercsre és a burkolatra.
A becsomagolt optikai szálat állandó, 25 fokos hőmérsékleten, fényálló raktárban tárolják. A termékeket a raktárból történő kiszállításkor rögzítik a kartondobozban. A kartondoboz számát és a szálkódolási információkat a kartonhoz csatolják, az elektronikus tesztjelentést pedig minden szállítmányhoz csatolják.

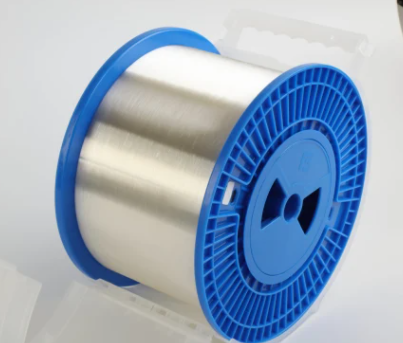

Termék kép
