G.652D alacsony veszteségű egymódusú optikai szál

Optikai technológia Az alacsony veszteségű egymódusú optikai szálat (G.652.D) kifejezetten olyan optikai átviteli rendszerekhez tervezték, amelyek az 1260 nm-től 1625 nm-ig terjedő teljes hullámhossz-ablakban működnek.

A szálláslekérdezés elküldése

A termék bemutatása

Termékleírás

Hullámhossz-hosszabbított, nem diszperziós egymódusú optikai szál (g652d) Modell: Hullámhossz-hosszabbított, nem diszperziós egymódusú optikai szál (g652d) Leírás: Hullámhossz-hosszabbított, nem diszperziós egymódusú optikai szál (g652d) 1260 nm-re tervezték -1625nm-es átviteli rendszer. Optimalizálja a veszteséget...

Low-Loss-Single-Mode-Fibre-Communication-Optical-Fibre-G652D

A G.652D alacsony veszteségű egymódusú optikai szál típusa

Alacsony veszteségű egymódusú optikai szál (G652D optikai szál)

A G.652D alacsony veszteségű egymódusú szál szabványa

A szál megfelel vagy meghaladja az ITU-T G.652D és az IEC B1.3 előírásait. leírás.

product-800-800

A G.652D Low Loss Single Mode Fiber jellemzői

teljesen megszünteti a vízcsúcs abszorpcióját, megvalósítja az átvitelt teljes 1260-1625nm hullámhosszon; kiváló optikai teljesítmény, megfelel a DWDM és a CWDM átviteli követelményeinek; kiváló geometriai jellemzők, biztosítják az alacsony illesztési veszteséget és a magas illesztési teljesítményt; kiváló PMD együttható, megfelel a nagy relé távolság és a nagy sebesség követelményének az átviteli rendszerben.

Low-Loss-Single-Mode-Fibre-Communication-Optical-Fibre-G652D1

A G.652D alacsony veszteségű egymódusú optikai szál alkalmazásai

alkalmas minden típusú száloptikai kábelhez, beleértve a szálas szálkábelt, a rétegsodrós optikai kábelt, a központi csöves optikai kábelt, a szorosan pufferelt száloptikai kábelt és így tovább

Az LG.652D Low Loss Single Mode Fiber garanciája

A cég önállóan gyárt és tesztel optikai szálakat, minden minősített szál megfelel a műszaki előírások követelményeinek.

2222

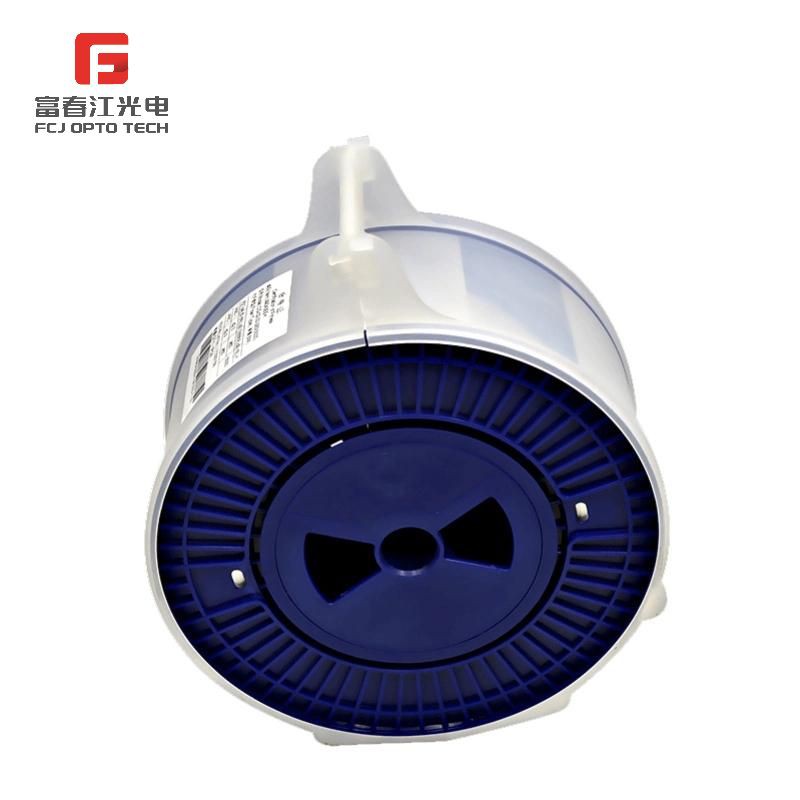

A G.652D Low Loss Single Mode Fiber csomagolása és tárolása

Ügyeljen arra, hogy ne kerüljön idegen anyag a tekercs és a szál felületére, csomagolja be fóliával és fedővel, és címkézze fel a szálkódot a tekercsre és a burkolatra.

A becsomagolt optikai szálat állandó, 25°C-os hőmérsékleten, fényálló raktárban tárolják. A termékeket a raktárból történő kiszállításkor rögzítik a kartondobozban. A kartondoboz számát és a szálkódolási információkat a kartonhoz csatolják, az elektronikus tesztjelentést pedig minden szállítmányhoz csatolják.

Műszaki adatok

Attribútumok				leírás
Méretezési specifikációk	Burkolat átmérője			125.0±0.7 um
	Burkolat nem körkörös			Kevesebb vagy egyenlő, mint 0,7 százalék
	Bevonat átmérője			243±7 um
	Bevonat-burkolat koncentrikussága			10 um vagy annál kisebb
	Bevonat nem kör alakú			6 százalék vagy annál kisebb
	Core-Clad Koncentricitás			Kisebb vagy egyenlő, mint 0,5 um
	Fiber Curl (sugár)			4 m-nél nagyobb vagy egyenlő
	Szállítási hossz			2.{1}}.4 (km/tekercs)
Optikai Műszaki adatok Optikai Műszaki adatok	Üzemmód-mező átmérő (MFD)	@ 1310 nm		9,2±0,4 um
		@ 1550 nm		10,4±0,6 um
	Csillapítás	@ 1310 nm		Kisebb vagy egyenlő 0,32 dB/km
		@1383nm		Kisebb vagy egyenlő 0,32 dB/km
		@ 1550 nm		Kisebb vagy egyenlő 0,18 dB/km
		@ 1625 nm		Kisebb vagy egyenlő 0,20 dB/km
	Csillapítás VS. Hullámhossz	@1285-1330nm, Ref. λ@1310nm		Kisebb vagy egyenlő 0,03 dB/km
		@1525-1575nm, Ref. λ@1550nm		Kisebb vagy egyenlő 0,02 dB/km
	Pontszakadás	@ 1310 nm		Kisebb vagy egyenlő, mint 0,04 dB
		@ 1550 nm		Kisebb vagy egyenlő, mint 0,04 dB
	Polarizációs módú diszperzió (PMD)	Maximális egyéni szál PMD		Kisebb vagy egyenlő 0,1 ps/(km^1/2)
		PMD Link tervezési érték （M=20, Q=0,01 százalék ）		Kisebb vagy egyenlő 0,06 ps/(km^1/2)
		Tipikus érték		0.04 ps/(km^1/2)
	Nulla diszperziós hullámhossz(λ₀)			1312±12 nm
	Nulla diszperziós meredekség(S₀)			Kisebb vagy egyenlő, mint 0,092 ps/(nm².km)
	Diszperzió a hullámhossz-tartományban	1285-1339nm		Nagyobb vagy egyenlő, mint -3,4, kisebb vagy egyenlő, mint 3,4 ps/(nm.km)
		1550 nm		Kisebb vagy egyenlő 18 ps/(nm.km)
		1625 nm		Kisebb vagy egyenlő, mint 22 ps/(nm.km)
	Kábelvágási hullámhossz λcc			1260 nm vagy annál kisebb
Mechanikai előírások	Bizonyítási teszt			Nagyobb vagy egyenlő, mint 9.0N, nagyobb vagy egyenlő, mint 1.0 százalék , Nagyobb vagy egyenlő, mint 100 Kpsi
	Dinamikus feszültségkorróziós érzékenységi paraméterek (Nd)			20-nál nagyobb vagy egyenlő
	Bevonószalag erő		Átlagos	1.5N
			Csúcs	1.3-8.9N
	Macrobend veszteség		100 fordulat, Φ50mm@1310nm&1550nm	Kisebb vagy egyenlő, mint 0,05 dB
			100 fordulat, Φ60mm@1625nm	Kisebb vagy egyenlő, mint 0,1 dB
Környezetvédelmi előírások	Hőmérsékletfüggőség (-60 foktól 85 fokig ,@1310nm&1550nm&1625nm)			Kisebb vagy egyenlő 0,05 dB/km
	Vízbemerítés (23±2 fok, 30 nap 1310nm és 1550nm és 1625nm)			Kisebb vagy egyenlő 0,05 dB/km
	Száraz hőelnyelés (85±2 fok, 30 nap 1310nm és 1550nm és 1625nm)			Kisebb vagy egyenlő 0,05 dB/km
	Nedves hő (85±2 fok, 85 százalékos relatív páratartalom, 30 nap @1310nm és 1550nm és 1625nm)			Kisebb vagy egyenlő 0,05 dB/km
